RUSAN Schnellspannadapter für NOXAR, PARD NV007S und NV007SP
Der RUSAN Schnellspannadapter verbindet ein kompatibles NOXAR-Nachtsichtgerät, ein PARD NV007S oder ein PARD NV007SP sicher mit dem Okular eines geeigneten Zielfernrohrs. Die Befestigung erfolgt über den integrierten Hebel- beziehungsweise Schnellspannverschluss. Eine zusätzliche Schnellverschluss-Schraube wird bei diesen RUSAN-Adaptern nicht benötigt.
Zur Auswahl stehen drei Standardgrößen für runde Zielfernrohr-Okulare sowie fünf modellbezogene Sonderausführungen. Dadurch kann der Adapter passend zum vorhandenen Zielfernrohr ausgewählt werden.
RUSAN Schnellspannadapter mit integriertem Klemmhebel
Der Adapter wird am Okular des Zielfernrohrs angesetzt und über den integrierten Hebel geschlossen. Das Öffnen und Schließen erfolgt werkzeuglos. Die Klemmkraft muss so eingestellt sein, dass der Adapter sicher und verdrehfest sitzt, ohne das Gehäuse des Zielfernrohrs übermäßig zu belasten.
Im Unterschied zu den separat angebotenen PARD-Adaptern mit Schnellverschluss-Schraube handelt es sich bei diesem Angebot ausschließlich um originale RUSAN-Adapter mit Hebel- beziehungsweise Schnellspannverschluss.
Passend für NOXAR und PARD
Die geräteseitige Aufnahme ist für folgende Nachtsicht-Nachsatzgeräte beziehungsweise kompatible Gerätesysteme vorgesehen:
- NOXAR Lunar 1.0
- PARD NV007S
- PARD NV007SP
Die Geräte PARD NV007A, NV007V und NV007V2 verwenden andere Adapterausführungen und sind nicht automatisch mit diesem RUSAN-Adaptersystem kompatibel.

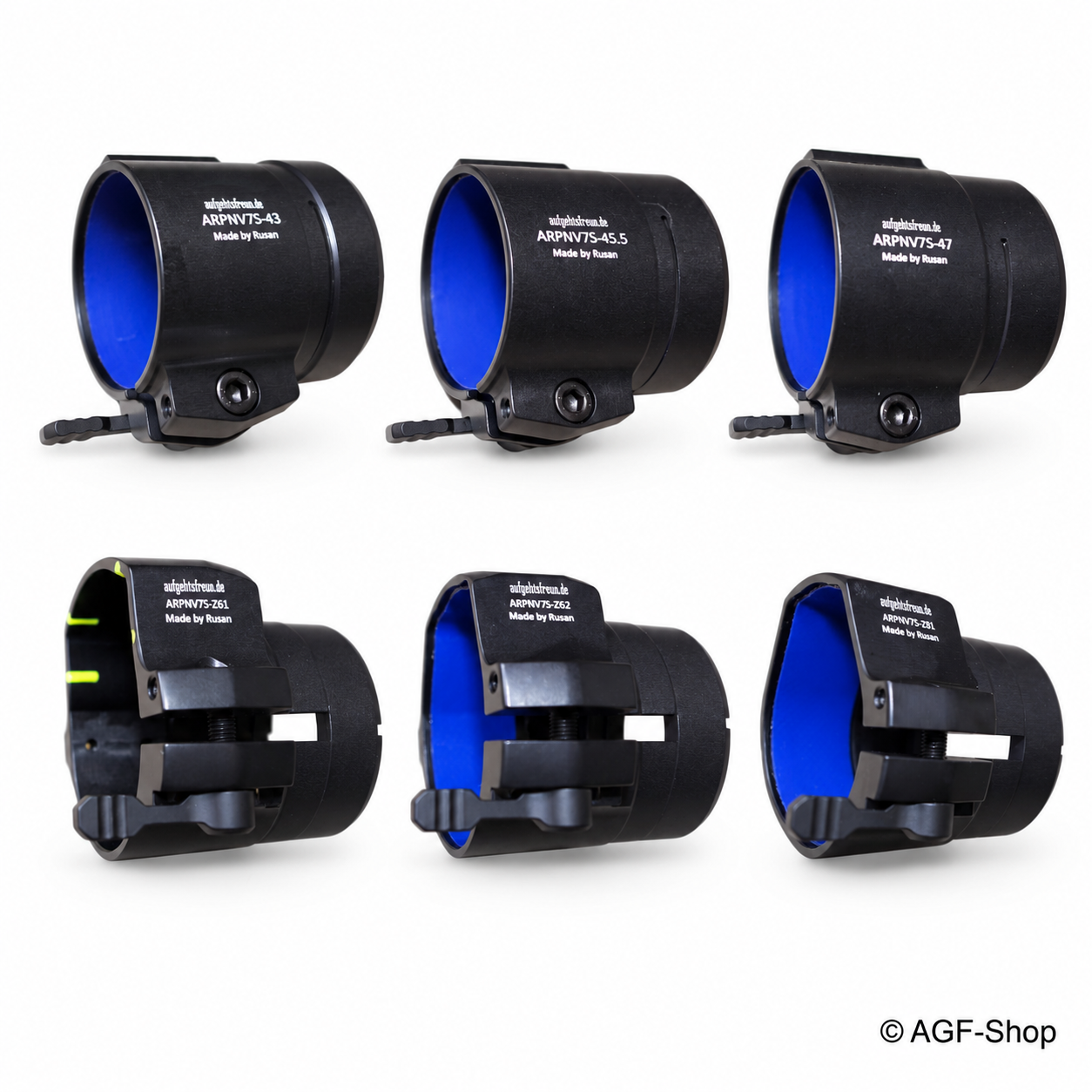

Standardgrößen für runde Zielfernrohr-Okulare
Für Zielfernrohre mit einem gleichmäßig runden Okulargehäuse stehen folgende Größen zur Auswahl:
- 43 mm – AGF-Artikelnummer ACSRN-0, RUSAN-ARPNV7S-43
- 45,5 mm – AGF-Artikelnummer ACSRP-0, RUSAN-ARPNV7S-45.5
- 47 mm – AGF-Artikelnummer ACSRQ-0, RUSAN-ARPNV7S-47
Die Größenangabe bezeichnet den Außendurchmesser des Zielfernrohr-Okulars an der vorgesehenen Klemmstelle. Sie bezieht sich nicht auf den Objektivdurchmesser, den Linsendurchmesser oder den Mittelrohrdurchmesser des Zielfernrohrs.
Sonderadapter für bestimmte Zielfernrohre
Einige Zielfernrohre besitzen am Okular eine besondere Gehäuseform, Bedienelemente oder einen seitlichen beziehungsweise erhöhten Beleuchtungsturm. Für diese Zieloptiken werden modellbezogene RUSAN-Sonderadapter angeboten:
- Swarovski Z6i V1 – AGF-Artikelnummer ACSRR-0, RUSAN-ARPNV7S-Z6I1
- Swarovski Z6i V2 – AGF-Artikelnummer ACSRS-0, RUSAN-ARPNV7S-Z6I2
- Swarovski Z8i – AGF-Artikelnummer ACSRT-0, RUSAN-ARPNV7S-Z8I
- Leica Magnus – AGF-Artikelnummer ACRSU-0, RUSAN-ARPNV7S-M2
- ZEISS V8 – AGF-Artikelnummer ACRSV-0, RUSAN-ARPNV7S-V8
Bei diesen Sonderausführungen wird der Adapter nicht ausschließlich anhand eines gemessenen Durchmessers ausgewählt. Entscheidend sind Hersteller, Zielfernrohrserie und bei Swarovski Z6i zusätzlich die genaue Gerätegeneration V1 beziehungsweise V2.
Vor der Bestellung sollte deshalb die vollständige Modellbezeichnung des Zielfernrohrs kontrolliert werden. Ein Adapter für Z6i V1 darf nicht ohne Prüfung für Z6i V2 verwendet werden und umgekehrt.
Adaptergröße richtig bestimmen
Bei den Standardvarianten 43 mm, 45,5 mm und 47 mm muss der Außendurchmesser des Okulargehäuses direkt an der vorgesehenen Klemmstelle möglichst genau mit einem Messschieber ermittelt werden.
Zusätzlich ist zu prüfen, ob genügend gerade und gleichmäßige Klemmfläche vorhanden ist. Gummierungen, Verstellringe, Erhöhungen, Bedienelemente oder andere Gehäusekonturen können verhindern, dass ein runder Standardadapter vollständig aufgeschoben werden kann.
Passt die Form des Zielfernrohrs zu einer der angebotenen Sonderausführungen, sollte der entsprechende Modelladapter gewählt werden. Ein Standardadapter darf nicht über einen Beleuchtungsturm oder eine andere Erhöhung gezwungen werden.
Montage des RUSAN Schnellspannadapters
- Zielfernrohrmodell beziehungsweise Außendurchmesser des Okulars bestimmen.
- Passende Standardgröße oder modellbezogene Sonderausführung auswählen.
- Spannhebel des Adapters vollständig öffnen.
- Adapter gerade und ohne Gewalt auf das Zielfernrohr-Okular schieben.
- Vollständige Auflage und korrekte Position kontrollieren.
- Spannhebel gleichmäßig und vollständig schließen.
- Kompatibles NOXAR-Gerät, PARD NV007S oder PARD NV007SP am Adapter befestigen.
- Vor der Verwendung alle Verbindungen auf festen und verdrehfreien Sitz prüfen.
Der Spannhebel darf nicht mit übermäßiger Kraft geschlossen werden. Lässt sich der Adapter nicht vollständig schließen oder sitzt er trotz geschlossenem Hebel locker, müssen Größe, Modellzuordnung und Klemmstelle erneut geprüft werden.
Lieferumfang
- 1 × original RUSAN Schnellspannadapter in der ausgewählten Größe beziehungsweise Modellvariante
Eine zusätzliche Schnellverschluss-Schraube ist nicht erforderlich und gehört nicht zum Lieferumfang. Nachtsichtgerät und Zielfernrohr sind ebenfalls nicht enthalten.
Die alternativ angebotenen Adapter mit Schraub- oder Hebelverschluss finden Sie beim Produkt PARD Adapter für NV007S und NV007SP.
| Technische Daten | |
| Produkt und Ausführung | |
| Hersteller | RUSAN |
| Produktart | Schnellspannadapter für Nachtsicht-Nachsatzgeräte |
| Verschlussart | integrierter Hebel- beziehungsweise Schnellspannverschluss |
| Zusätzliche Schnellverschluss-Schraube | nicht erforderlich |
| Montagebereich | Okulargehäuse des Zielfernrohrs |
| Geräteseitige Kompatibilität | |
| Passende PARD-Geräte | PARD NV007S und PARD NV007SP |
| Passende NOXAR-Geräte | NOXAR Lunar 1.0 Nachtsichtgeräte |
| Andere Geräte | Diese Adater passen nicht auf NV007A / V oder Sytong! |
| Standardvarianten | |
| 43 mm | AGF-Artikelnummer ACSRN-0 · RUSAN-ARPNV7S-43 |
| 45,5 mm | AGF-Artikelnummer ACSRP-0 · RUSAN-ARPNV7S-45.5 |
| 47 mm | AGF-Artikelnummer ACSRQ-0 · RUSAN-ARPNV7S-47 |
| Maßbezug | Außendurchmesser des Zielfernrohr-Okulars an der Klemmstelle |
| Modellbezogene Sondervarianten | |
| Swarovski Z6i V1 | AGF-Artikelnummer ACSRR-0 · RUSAN-ARPNV7S-Z6I1 |
| Swarovski Z6i V2 | AGF-Artikelnummer ACSRS-0 · RUSAN-ARPNV7S-Z6I2 |
| Swarovski Z8i | AGF-Artikelnummer ACSRT-0 · RUSAN-ARPNV7S-Z8I |
| Leica Magnus | AGF-Artikelnummer ACRSU-0 · RUSAN-ARPNV7S-M2 |
| ZEISS V8 | AGF-Artikelnummer ACRSV-0 · RUSAN-ARPNV7S-V8 |
| Lieferumfang | |
| Lieferumfang | 1 RUSAN Schnellspannadapter in der ausgewählten Ausführung |
| Nachtsichtgerät und Zielfernrohr | nicht im Lieferumfang enthalten |
| Einlageringe für PARD-Adapter | Bei den Varianten 43mm | 45,5mm | 48mm enthalten |
